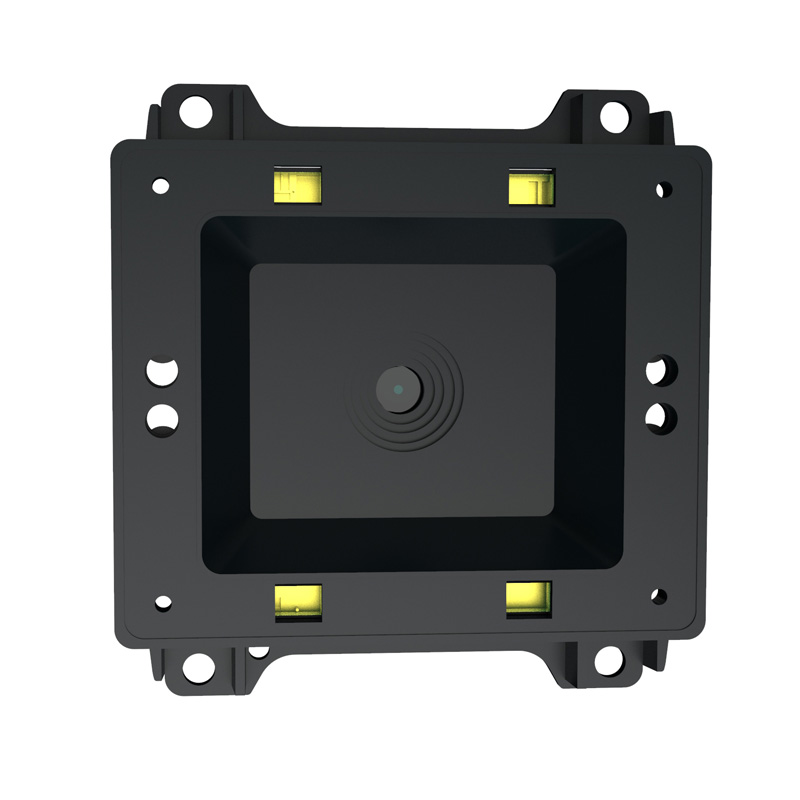

超高速识别屏幕条码二维扫描引擎模组

集成度高，可以非常方便的用于支付、闸机等应用环境

高兼容性的传输接口，适配更多设备，数据传输更加安全可靠

可识读各类主流一维条形码及标准二维条形码(PDF417、QR Code 和 Data Matrix)

可以读取护照 MRZ，标准字体 OCR-B

技 术 参 数

物理特性/Physical Characteristics

尺寸 Dimensions：61mm x 63.6mmx 28.5mm                     重量 Weight：100.5g

电压 Voltage：5V                                                                  待机电流 Stand-by Current：150mA

开机电流 Starting Current：270mA                                       工作电流 Work Current：300mA

性能指标/Performance Characteristi

传感器像素 Image (Pixels)：1280 pixels (H) x 1024 pixels (V)

 光源 Light Source：White color LED 视场角 Field of View：68°（H）58°（V）

旋转倾斜偏转 Roll / Pitch / Yaw：360°, ±65° , ±65°

打印对比度 Print Contrast：20% minimum reflective difference

 接口支持 Interfaces Supported：USB, RS232

 运动容差 Motion Tolerances：20cm/s

解码能力/Symbology Decode Capability

一维条码/1-D: Codabar、Code 39、Code 32 Pharmaceutical (PARAF)、Interleaved 2 of 5、NEC 2 of 5、Code 93、Straight 2 of 5 Industial、Straight 2 of 5 IATA，Matrix 2 of 5，Code 11、Code 128、GS1-128、UPC-A、UPC-E、 EAN/JAN-8、EAN/JAN-13、MSI、GS1 DataBar Omnidirectional、GS1 DataBar Limited、GS1 DataBar Expanded、China Post(Hong Kong 2 of 5)、Korea Post.

二维条码/2-D: Codeblock A、Codeblock F、PDF417、Micro PDF417、GS1 Composite Codes、QR Code、Data Matrix、 MaxiCode、Aztec、HANXIN.

用户环境参数/User Environm

工作温度 Operating Temperature：-20°C to 60°C

存储温度 Storage Temperature：-30°C to 70°C

湿度 Humidity：5% to 95% relative hum idity,non-condensing

抗震性 Shock Specifications：Designed to withstand 1.2m(5’) drops

环境光免疫 Ambient Light Immunity：0-100,000 Lux.

解码范围/Decode Ranges

Code39(13mil)：5-14cm

ENA(13mil)：4-13cm

支付宝乘车码：5-13cm(屏幕亮度 100%)

支付宝支付码(QR 3*3cm)：3.5-18cm(屏幕亮度 100%)

微信支付码(QR 2.3*2.23cm)：4-16cm(屏幕亮度 100%)

Performance may be impacted by bar code quality and environmental conditions
